厂房环氧地坪自流平施工以及效果有哪些？

      地坪漆是以美化、装饰地面为主要作用的。厂房环氧地坪自流平的施工要从素地处理、底涂层、中涂层、批土层和面涂层等方面来操作。厂房环氧地坪自流平效果有重防腐型、防滑型、耐重型、防静电型等的效果。下面小编给大家介绍关于厂房环氧地坪自流平施工以及厂房环氧地坪自流平效果知识。

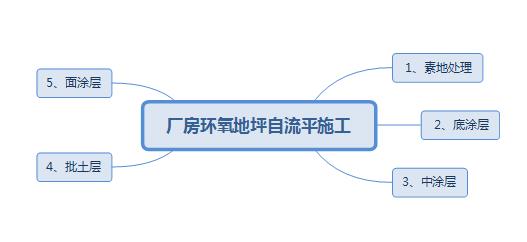

厂房环氧地坪自流平施工

      1、素地处理

      基础素地以水泥粉光面或磨石地为准；素地需养生28天以上，水份需8%以下方可施工素地如有不平或空鼓需加以除去；用环氧砂浆补平地面；素地之油污需澈底清洗干净；施工前需保持施工素地之干燥和清洁；

      2、底涂层

      施工前需保持干净如有杂物粘附需清除依照正确比例将主剂及硬化剂混合，充分搅拌；需视地面情况调整适当粘度混合完成材料需4时以内施工完成；底涂层养生硬化时间约8时以上。

      3、中涂层

      施工前需要保持干净如有杂物粘附需清除依照正确 比例将主剂及硬化剂混合，充分搅拌；将混合完成的树脂适量加入石英砂；使用镘刀将材料均匀涂布；混合完成材料需30分以内施工完成； 施工交接处做好交接处理；中涂层养生硬化时间约8时以上。

      4、批土层

      依照正确比例将主剂及硬化剂混合，充分搅拌；使用批刀将材料涂布均匀；混合完成材料需30分内施工完成；批土养生硬化时间约8时以上；视实际需要施工数道要求达到平整无孔洞，无批刀印及砂磨印为准。

      5、面涂层

      施工前需保持干净如有杂物粘附需清除；使用前主剂先搅拌均匀；依照正确比例将主剂及硬化剂混合，充分搅拌；使用滚筒或镘刀将材料均匀涂布混合完成材料需30分以内施工完成；施工交接处需做好交接处理；施工完成后，24小时后能上人，7天后方可重压(以250C为准，低温时开放时间需适度延长)。

厂房环氧地坪自流平效果

      1、重防腐型

      用于接触酸、碱、盐等化学腐蚀性药品的地面，可以有效保护水泥地板，防止化学介质侵入对水泥地面造成的腐蚀。有乙烯基酯重防腐地坪漆，聚氨酯、酚醛环氧、乙烯基树脂等涂料品种。化工、造纸、食品制造等行业。

      2、防滑型

      玻璃化温度低於室温，断裂伸长率大於50??取消外力作用后涂层具有较好复原性能的地坪漆。地坪漆提供地坪特殊功能性，使用前需做相关性能的检测。常见品种有用碎木屑等制作的抗冲击火花地坪漆，以及聚氨酯耐高温地坪漆等。用于易燃易爆危险品制造等特殊场郃对上述性能有相应要求的地面

      3、耐重型

      普通混凝土的抗冲击和耐磨损性能较差，表面破损後又不易脩补，所以常选择使用压砂、砂浆等力学性能较高的地坪漆作保护层，增加地坪表面抗冲击性能和承载能力。用於重型机械制造、飞机机库、汽车制造、汽车脩理等行业。

      4、防静电型

      提供地坪抗静电功能，表面电阻为2.5×l04～1.0×l09Ω，可有效洩露静电荷，消除静电积纍和电磁乾扰的危害。按美国材料和试验协会标准(ASTM)，防静电地板分为三种：即导静电地板(ECF，静电耗散型地板(DIF，其表面电阻为1.0×l06～1.0×l09Ω)和难起静电地板。国内常用的涂料品种有以导电包覈云母粉、导电氧化锌等导电填料为导电介质的溶剂型防静电地坪漆和无溶剂环氧防静电自流平地坪漆，以及以导电纤维作导电介质的无溶剂环氧导静电自流平地坪漆。已广泛应用於电子、精密仪器、粉体制造、军工生产等领域需要防静电的场所。
